ข้อต่อสำหรับท่อเครื่องจักรโรงงาน/ประกอบเข้ากับเครื่องจักรประเภทต่างๆ (ข้อต่อใช้เฉพาะกับท่ออ่อน TOYOX)

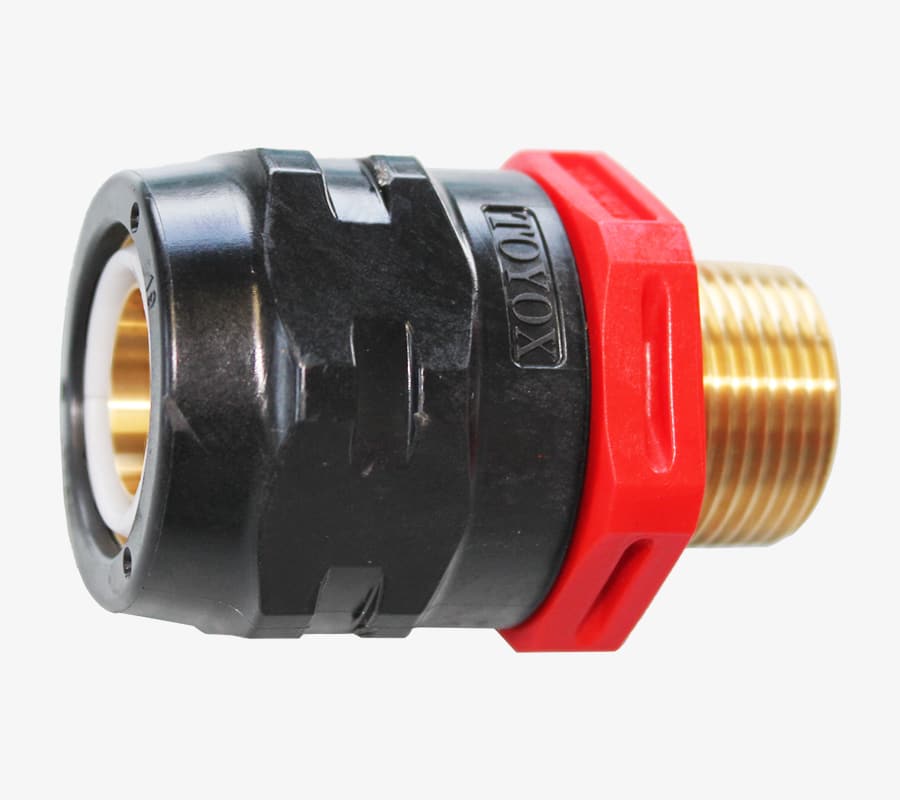

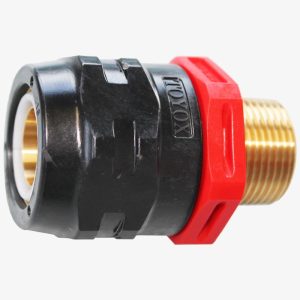

TOYOCONNECTOR เป็นข้อต่อเฉพาะสำหรับท่ออ่อน TOYOX HOSE
(วัสดุ: ทองเหลือง＋เรซิน/น็อตขันเกลียว/ข้อมูลจำเพาะของข้อต่อ: เกลียวตัวผู้)
ข้อต่อท่ออ่อนที่ให้คุณประโยชน์ด้านการปรับปรุงความสามารถในการผลิต ความปลอดภัย และการประหยัดพลังงาน ด้วยการป้องกันการไหลที่ไม่เพียงพอ การรั่วซึม ปัญหาท่ออ่อนหลุดออกจากข้อต่อ และปรับปรุงขั้นตอนการติดตั้งข้อต่อเข้ากับท่ออ่อน
เพื่อเพิ่มความสามารถในการผลิต ความปลอดภัย และการประหยัดพลังงาน โปรดเลือกท่ออ่อนที่เหมาะสมต่อการใช้งานและเงื่อนไขการใช้งานของคุณ
ข้อควรระวัง
*เนื่องจากมีส่วนนูนที่ส่วนเกลียวจึงไม่สามารถใช้ผลิตภัณฑ์ในระบบท่อปลอดเชื้อ (อาหารฯลฯ)
อาจเกิดปัญหาด้านสุขภาพอนามัยในอาหารได้
*TOYOCONNECTOR เป็นข้อต่อเฉพาะสำหรับ TOYOX HOSE TOYOX จะไม่รับผิดชอบต่อความเสียหายใดๆ ที่เกิดจากการใช้ TOYOCONNECTOR กับท่อชนิดอื่นๆรวมถึงท่อที่ผลิตโดย TOYOX หรือโดยผู้ผลิตรายอื่น เนื่องจากอุปกรณ์อาจไม่สามารถทำงานได้เต็มประสิทธิภาพได้อย่างต่อเนื่อง
| ฝั่งการเชื่อมต่อ | วิธีการเชื่อมต่อ | ขนาดเส้นผ่านศูนย์กลางภายในของท่ออ่อน (มม.) / ข้อมูลจำเพาะของข้อต่อ |
|---|---|---|

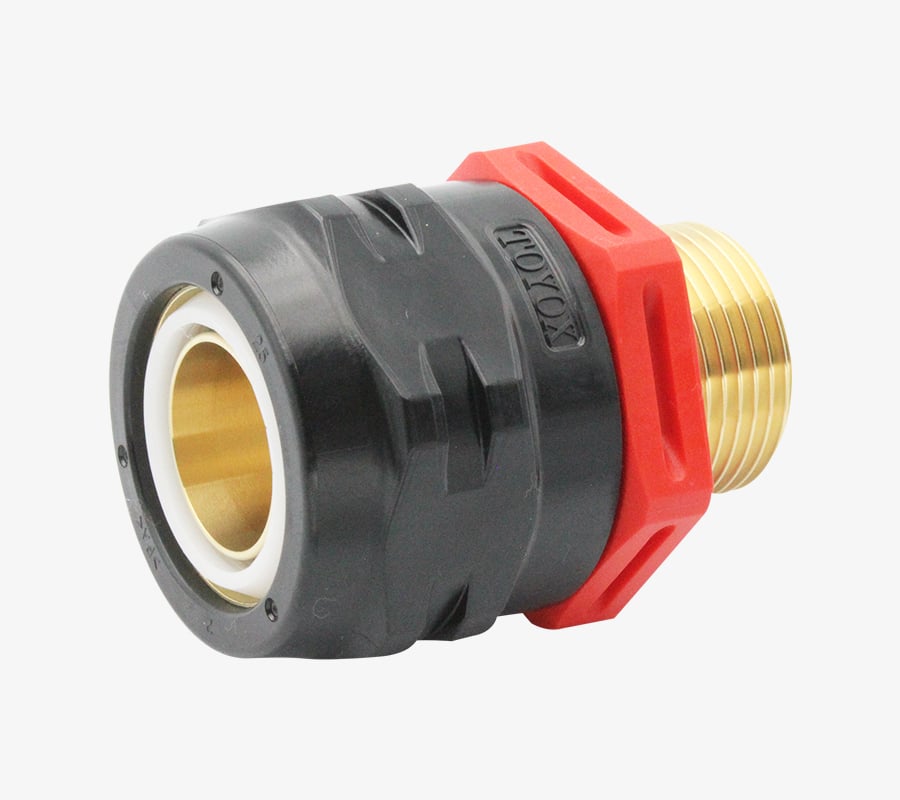

| ฝั่งท่ออ่อน | น็อตขันเกลียว | 9,12,15,19,25 |

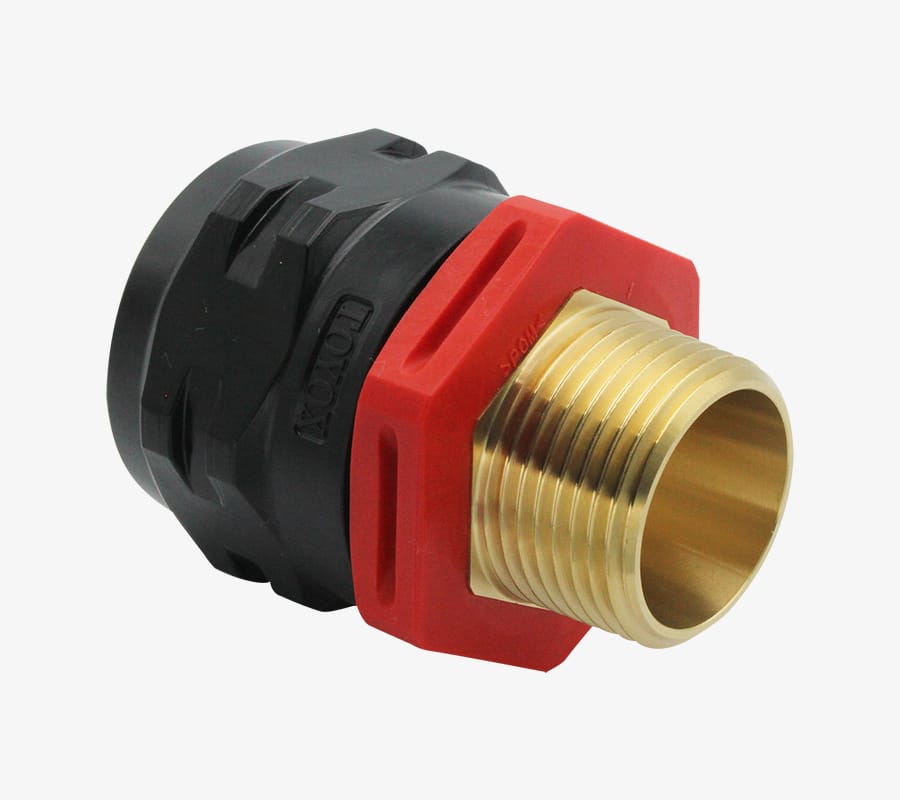

| ฝั่งเครื่องจักร | เกลียวตัวผู้ | R3/8,R1/2,R3/4,R1 |
| รหัสสินค้า | TC3-PB |
|---|---|
| ของเหลว | ลม น้ำมัน น้ำ (ยกเว้นน้ำดื่ม) |
| วัสดุหลัก | ทองเหลือง + เรซิน |

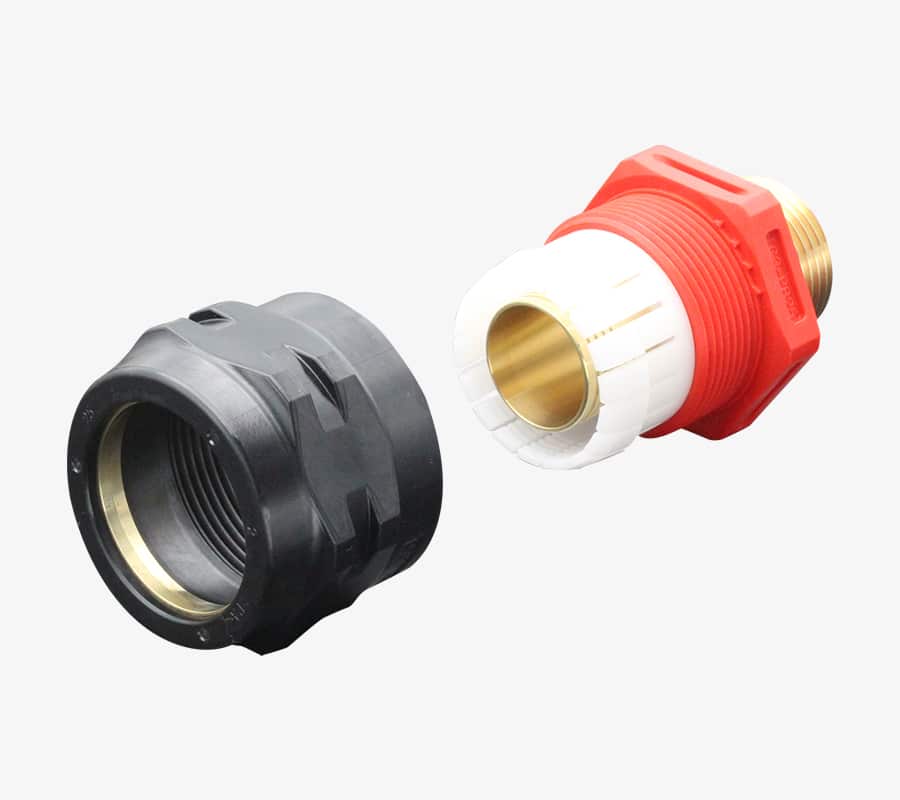

| รายละเอียดวัสดุ | ข้อต่อหางปลาไหล ･ แหวน in น็อตขันเกลียว: ทองเหลือง น็อตขันเกลียว: ไนลอน เกลียว ･ ปลอกหุ้ม: โพลิอะซิทอล |
| ฟังก์ชัน | สวมใส่ได้ง่ายมาตรฐานการทำงานประหยัดพลังงานป้องกันการรั่วซึมและการหลุดของท่ออ่อนการใช้ซ้ำ |
ข้อควรระวัง: เนื่องจากมีส่วนนูนที่ส่วนเกลียว จึงไม่สามารถใช้ผลิตภัณฑ์ในระบบท่อปลอดเชื้อ (อาหาร ฯลฯ)
อาจเกิดปัญหาด้านสุขภาพอนามัยในอาหารได้
| รหัสสินค้า | ข้อมูลจำเพาะของเกลียว | ขนาด (มม.) | น้ำหนัก | หีบห่อ | |||
|---|---|---|---|---|---|---|---|
| L | Φd1 | HEX1 | g | ชิ้น | |||
 |
TC3-PB9-R3/8 | R3/8 | 51.0 | 7.0 | 27 | 54 | 10 |
| TC3-PB12-R1/2 | R1/2 | 55.0 | 10.0 | 30 | 81 | 10 | |
| TC3-PB15-R1/2 | R1/2 | 58.0 | 13.0 | 36 | 91 | 10 | |
| TC3-PB19-R3/4 | R3/4 | 62.5 | 17.0 | 41 | 125 | 10 | |
| TC3-PB25-R1 | R1 | 68.5 | 22.5 | 50 | 200 | 10 | |
น็อตขันเกลียว: ไนลอน
เกลียว ･ ปลอกหุ้ม: โพลิอะซิทอล
